TLD측정원리
TLD(Thermoluminescence Dosimeter: 열형광선량계)

방사선에 반응하는 형광체에 방사선이 조사된 후, 형광체에 열을 가하면 형광체로 부터 방출되는 형광의 양을 측정하는데 이것을 열형광(thermo-luminescence)라고 한다.
형광체의 물질로는 calcium fluoride, calcium sulfate, lithium borate 또는 lithium fluoride등이 사용된다.
lithium borate 및 lithium fluoride는 생체조직과 가까운 실효 원자번호(인체조직등가물질)를 가지기 때문에 이것을 사용하여 인체에 피폭되는 방사선량을 측정할 수 있다.
형광체에 일정 온도를 가열하면 포획중심이 정확히 들뜬 준위와의 에너지 차에 해당하는 온도에 도달함과 함께 형광발생이 일어나며 이때 형광량은 방사선량에 비례하여 방출된다.
열을 가하여 방출하는 빛은 형광체가 흡수한 선량에 비례하고, 결국 TLD의 발광량으로부터 방사선피폭선량을 측정할 수 있다.

보유장비

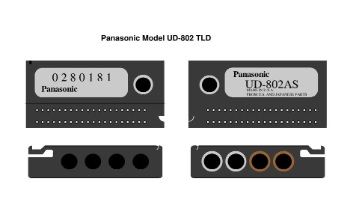

1. TLD
(모델명: UD-802 / 용도: 전신방사선피폭선량 측정)

LiB₄O₇는 조직등가물질로 알려져 있으며 개인피폭선량측정 모니터링 선량계로 널리 사용되고 있습니다. 그러나 낮은 감도와 잠상퇴행의 영향이 있습니다.
CaSO₄은LiB₄O₇보다 방사선에 대한 반응도가 훨씬 크기 때문에 LiB₄O₇ 낮은 반응도를 보완하기 위해 사용됩니다.

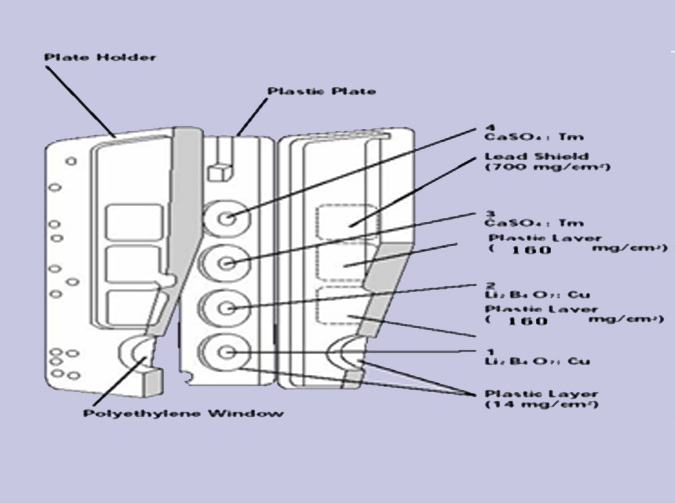

Element No.	Purpose	thermoluminescent material	Radiation Shield	Measurement range
1st element	Skin dose	LiB₄O₇:Cu	Thin window	10 mRem ~ 1000Rem 100μSv - 10Sv
2st element	10KeV ~ 10MeV	LiB₄O₇:Cu	Plastic	10 mR ~ 1000R 100μSv - 10Sv
3st element	25KeV ~ 10MeV	CaSO₄:Tm	Plastic	1 mR ~ 50R 10μSv - 500mSv
4st element	25KeV ~ 10MeV	CaSO₄:Tm	Lead + Plastic	1 mR ~ 50R 10μSv - 500mSv

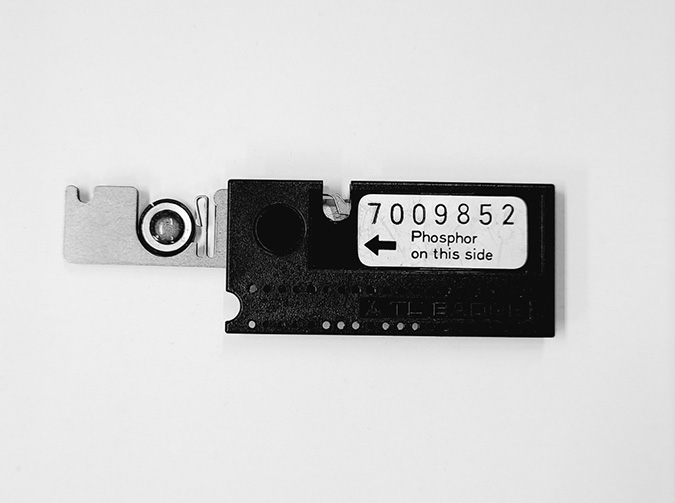

2. TLD

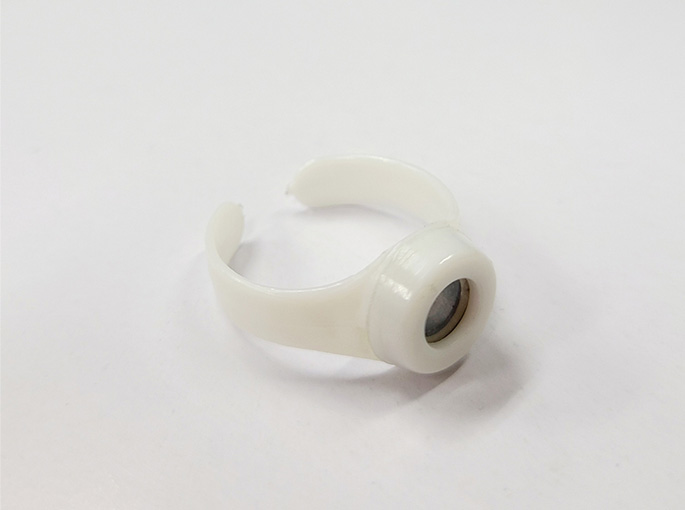

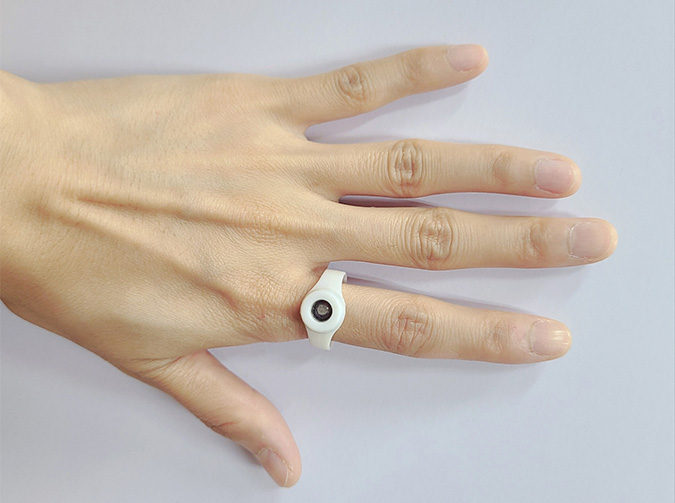

(모델명: UD-807 / 용도: 말단부위방사선피폭선량 측정)

	Element1	Element2	Element3	Element4
	_ _ _ _	LiB₄O₇	_ _ _ _	_ _ _ _
Front Filltration	None	None	None	None
Rear Filltration	None	None	None	None

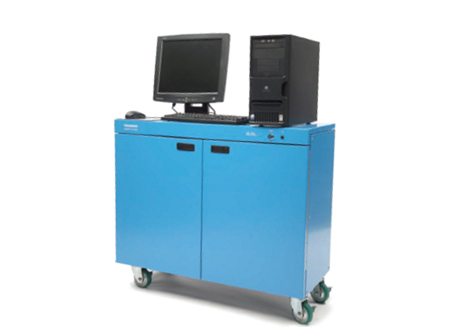

3. TLD

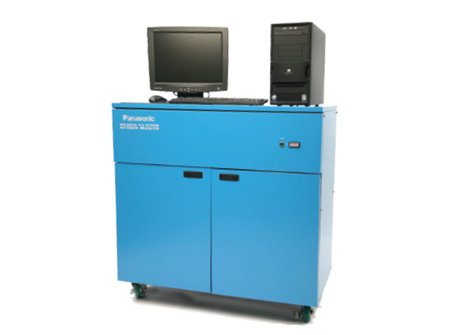

판독기 (모델명: UD-7900M Reader)

Applicable TL Badge	UD-800 series (All Panasonic TLD Badges)

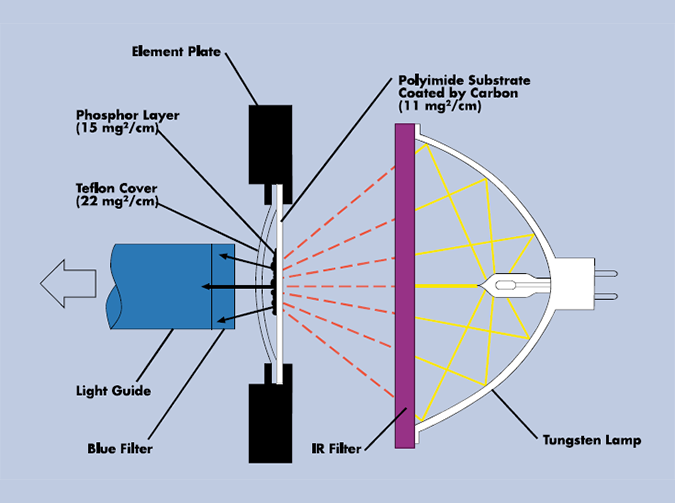

Heating Method	Optical Heating System (Non Contact)
Measuring Range	LiB₄O₇ 10mR ~ 1000R (100μSv ~ 10Sv) CaSO4 1mR ~ 50R (10μSv ~ 500mSv)
Measuring Time	Fast Mode (UD-710) - Approx. 20 sec. for 4-element badge Slow Mode (UD-716) - Approx. 35 sec. for 4-element badge
TL Badge Loading	Automatic loading with Built in Auto-changer for 10 magazines 50 badges per magazine x10 magazines = 500 badges/loading
Weight and Dimensions	Approx. 150kg Approx. 1000(W) x 850(H) x 430(D) mm

4. TLD
방사선조사장치(모델명: UD-794D Irradiator)

Applicable TL Badge	UD-800 series (All Panasonic TLD Badges)
TL Badge Loading	Automatic loading with Built in Auto-changer for 10 magazines 50 badges per magazine x 10 magazines = 500 badge capacity
Weight and Dimensions	Approx. 300kg Approx. 1000(W) x 1120(H) x 550(D)mm

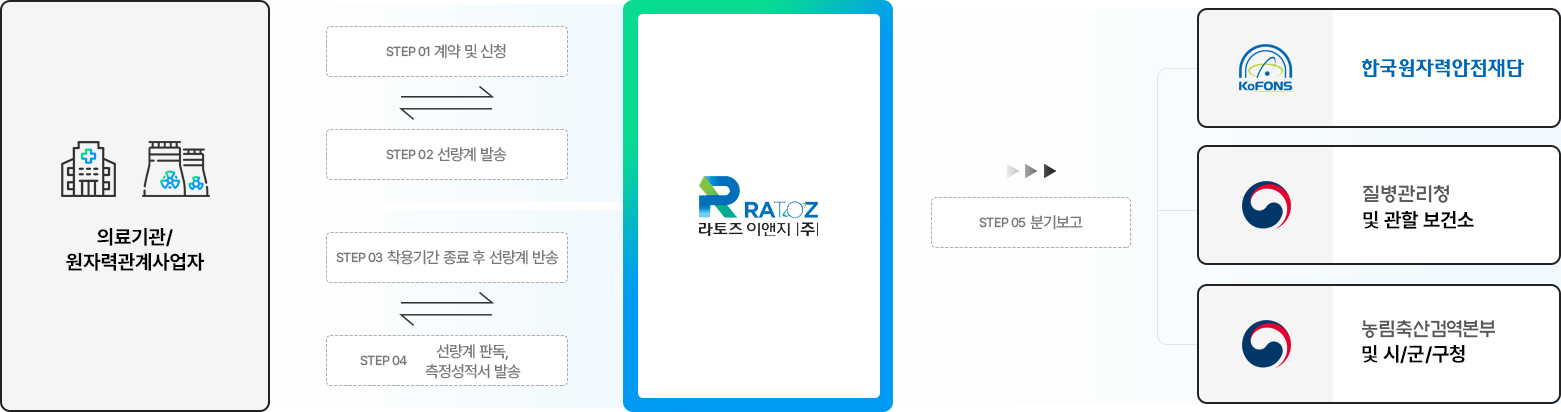

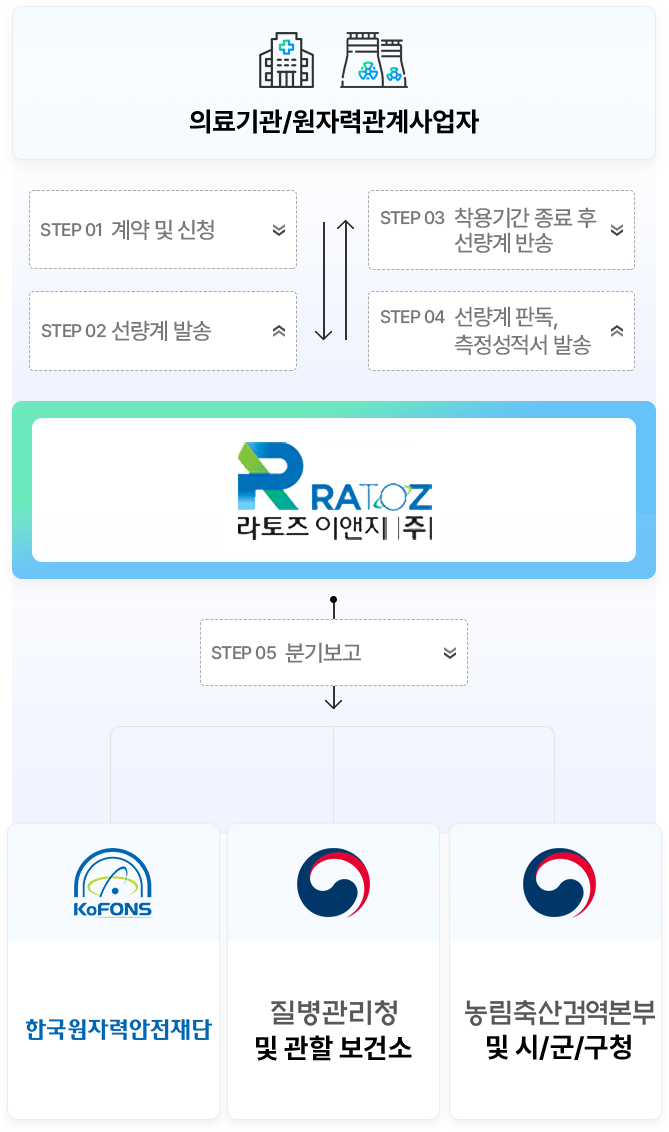

업무흐름도

계약 및 판독

◉ 방사선피폭선량 측정 대상자

원자력안전법 제91조(방사선장해방어조치) 및 원자력안전법 시행령 제133조(피폭관리)에 따라 원자력관계사업자로 허가 받은 업체의 방사선작업종사자와 수시출입자

의료법 제37조(진단용 방사선 발생장치) 및 진단용 방사선 발생장치의 안전관리에 관한 규칙 제4조(검사 및 측정)에 따라 의료기관에서 근무하고 있는 방사선 관계 종사자

수의사법 제17조의 3(동물 진단용 방사선발생장치의 설치·운영), 동물 진단용 방사선발생장치의 안전관리에 관한 규칙 제4조(검사 및 측정)에 따라 동물병원에서 근무하고 있는 방사선 관계 종사자

◉ 선량계 착용주기

- 1분기 :

매년 01월01일 ~ 03월31일까지

- 2분기 :

매년 04월01일 ~ 06월30일까지

- 3분기 :

매년 07월01일 ~ 09월30일까지

- 4분기 :

매년 10월01일 ~ 12월31일까지

◉ 정기 선량계 발송, 반송시기 및 반송 방법

⦁ 선량계 발송: 매 분기말 다음 분기 착용 선량계 발송

- 1분기 착용 선량계 :

12월 21일 ~ 12월 26일

- 2분기 착용 선량계 :

03월 21일 ~ 03월 26일

- 3분기 착용 선량계 :

06월 21일 ~ 06월 26일

- 4분기 착용 선량계 :

09월 21일 ~ 09월 26일

⦁ 선량계 반송

- 1차 반송 :

매분기 첫째달 최초 영업일 전분기 착용선량계 반송

- 2차 반송 :

매분기 첫째달 중순 전분기 착용선량계 반송 (1차 반송에서 반송하지 못한 선량계 또는 2차 반송 대상기관)

◉ 정기 선량계 반송 방법

착용기간 종료된 선량계(전분기 선량계)를 선량계 보관 케이스에 넣고 반송용 봉투에 넣은 후 밀봉

선량계 반송일에 우체국택배기사(택배 기표지를 출력하여 방문예정) 방문 시 선량계가 들어있는 반송용 봉투 전달

※ 선량계 반송시 등기번호가 기재된 반송 접수증을 반드시 보관하여 주시길 바라며, 만일 반송 접수증을 전달받지 못할 경우 반송용봉투에 부착된 기표용지를 사진으로 촬영하여 보관하여 주시길바랍니다.

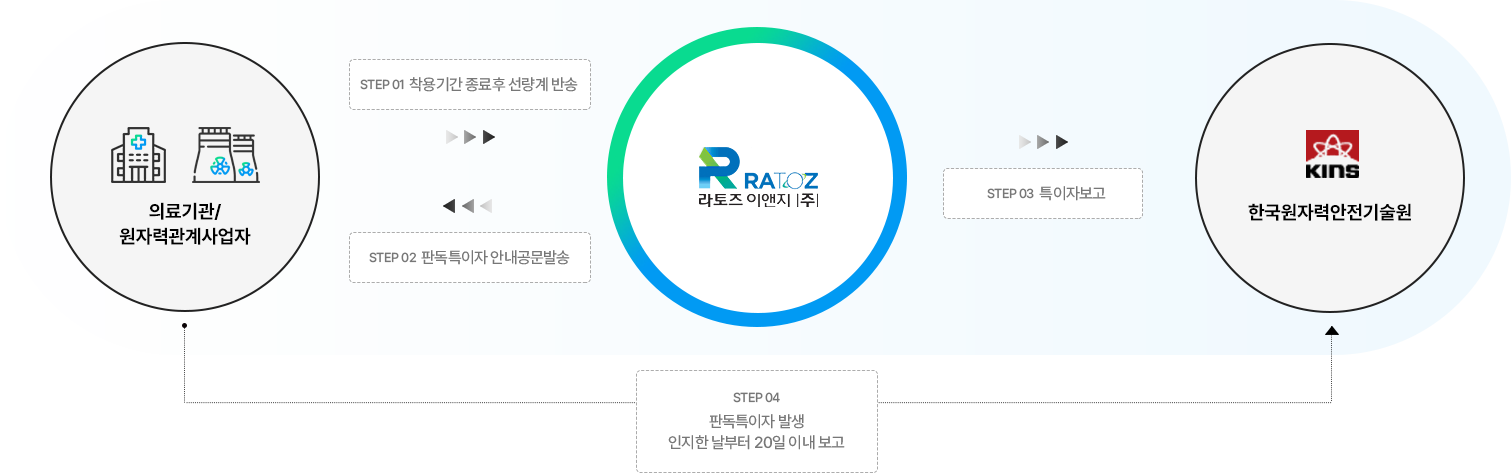

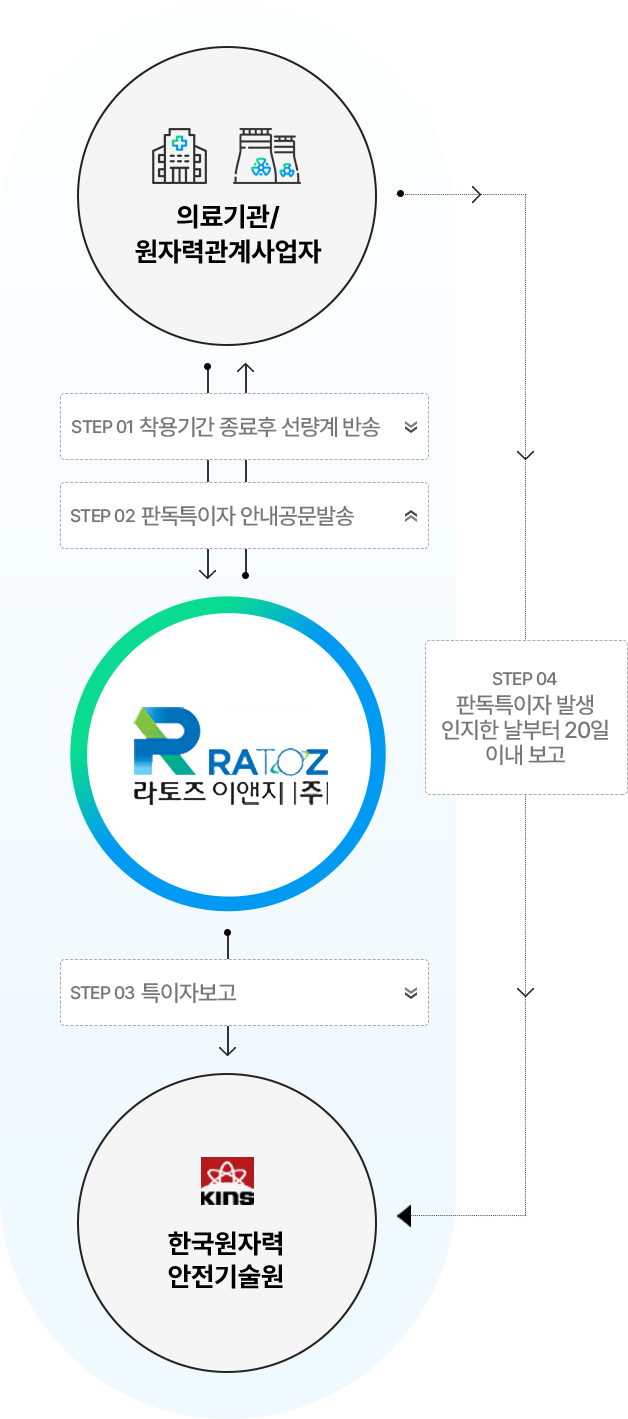

판독특이자(방사선작업종사자) 발생시

방사선안전관리통합정보망

(https://rasis.kins.re.kr/)

판독특이자 보고 안내 다운로드 다운로드가 안될 시 FAQ를 이용해주세요

◉ 판독특이자(방사선작업종사자)

선량한도를 초과하여 방사선에 피폭된 사람

선량계의 훼손 · 분실 등으로 인하여 선량 판독이 불가능하게 된 사람

위원회가 정하는 선량계 교체주기를 2개월 이상 지난 후 선량계를 제출한 사람

기타사항: 선량한도 초과시 한국원자력안전기술원에서 현장 조사 실시

※ 선량한도: 연간 50mSv, 5년간 100mSv초과 시

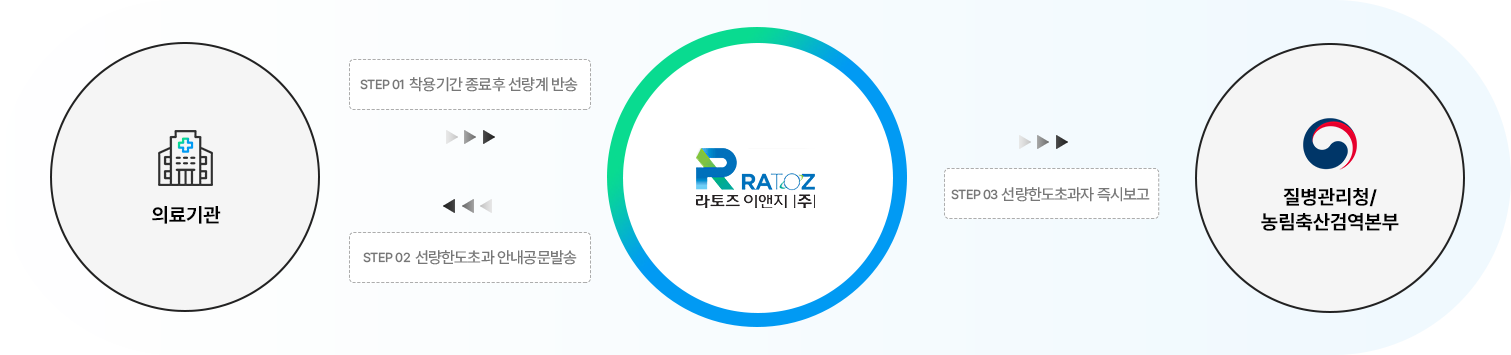

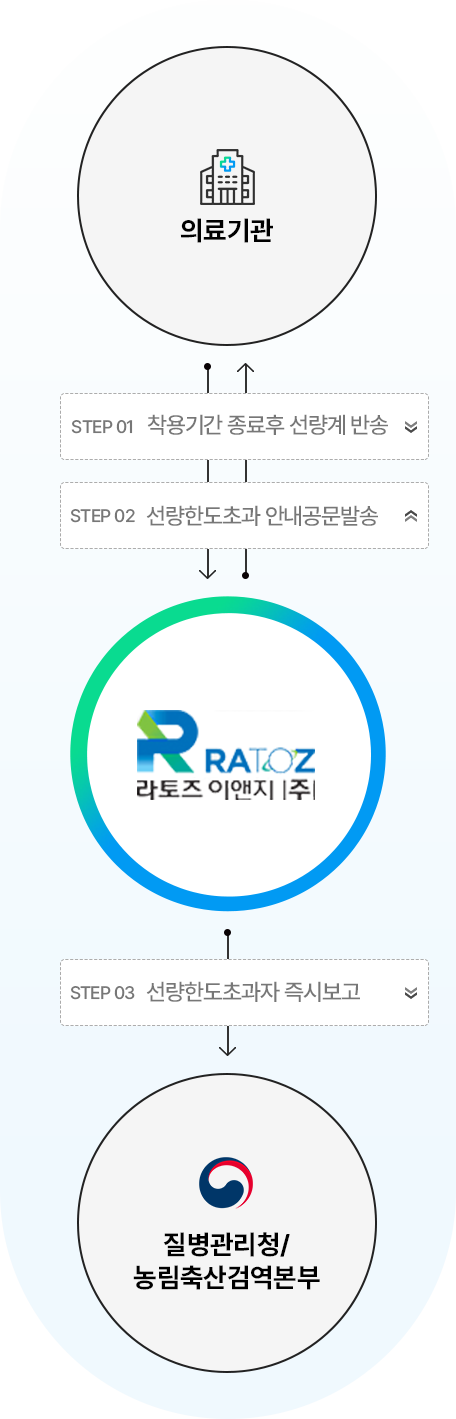

선량한도초과자(방사선 관계 종사자) 발생시

◉ 선량한도초과자(방사선관계종사자)

선량한도가 초과한 방사선 관계 종사자의 경우 즉시 건강진단을 실시하고 그 결과 이상 징후가 있는 경우에는 안전조치 (근무지의 변경 또는 근무시간의 단축 등)

선량한도 초과하였을 경우 질병관리청(동물병원의 경우 농림축산검역본부) 및 관할 보건소에서 현장 조사

※ 선량한도: 분기 20mSv, 연간 50mSv, 5년간 100mSv초과 시
